微機繼電保護測試儀主要用來進行繼電器的高壓試驗，在電力行業有非常廣泛的應用，深受廣大電力工程人員的歡迎，在實際的試驗過程中，關于時間的設置是非常重要的，直接影響了測試的靜的和儀器的使用壽命，本文就以YTC1000微機繼電保護測試儀為例，來給大家簡單講解微機繼電保護測試儀時間設置。
一、試驗時間設置
試驗時間：故障開始到試驗結束之間的時間限制，一般地，應保證保護在該時間內可以完成整個“跳閘→重合→再跳閘”的過程。
開出翻轉時刻：在故障輸出一定時間后，開出量1會閉合輸出。
跳閘延時：模擬斷路器的跳閘動作時間，測試儀根據開入量的連接，一旦接受到保護的跳閘信號，經過“跳閘延時”后，方進入跳閘后的電壓電流狀態。
合閘延時：模擬斷路器的合閘動作時間，測試儀根據開入量的連接，一旦接受到保護的合閘信號，經過“合閘延時”后，方進入合閘后的電壓電流狀態。

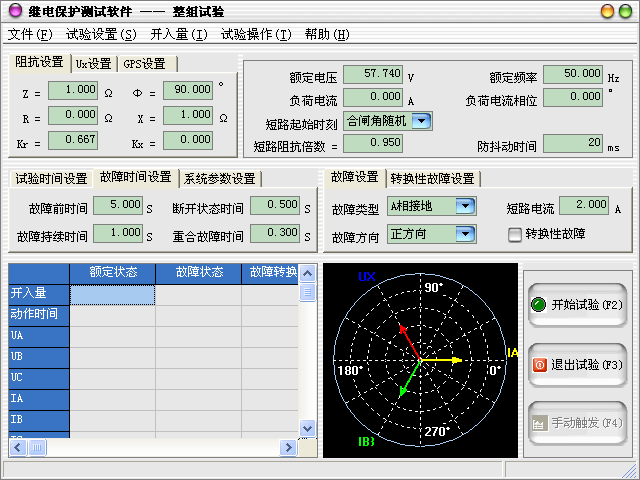

二、故障時間設置
故障前時間：在輸出故障前輸出額定值的時間。
故障持續時間：當“控制方式”設置為“時間控制”時，該參數啟用，
控制故障狀態的持續時間。
斷開狀態時間：當“控制方式”設置為“時間控制”時，該參數啟用，
控制跳閘后狀態的持續時間。
重合故障時間：當“控制方式”設置為“時間控制”時，該參數啟用，
控制重合閘狀態的持續時間。
不同廠家生產的微機繼電保護測試儀具體的使用方法都有所不同，但是大體的使用都是相似的，本文主要以YTC1000型微機繼電保護測試儀為例來進行的講解，電力工作者在實際的試驗過程之前，應當熟讀產品操作說明，嚴格按照說明書來進行操作。
湖北儀天成電力設備有限公司
2018年7月6日
