YTC2330高低壓電流互感器變比測試儀

YTC2330高低壓電流互感器變比測試儀可在不斷電、不改線的情況下檢測35KV及以下的計量裝置用電流互感器的變比和極性。
有效的防止高壓計量用戶采取更換高低壓電流互感器或電流互感器銘牌以及改變二次線極性達到少記費的竊電行為。YTC2330高低壓電流互感器變比測試儀使用簡便、易于攜帶、安全系數高，是用電稽查人員使用非常順手的檢測工具。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

YTC2330高低壓電流互感器變比測試儀可在不斷電、不改線的情況下檢測35KV及以下的計量裝置用電流互感器的變比和極性，從而有效的防止高壓計量用戶采取更換高低壓電流互感器或電流互感器銘牌以及改變二次線極性達到少記費的竊電行為。YTC2330高低壓電流互感器變比測試儀使用簡便、易于攜帶、安全系數高，是用電稽查人員使用非常順手的檢測工具。

產品特征：
1.可測量35KV及以下高低壓電流互感器的變比；
2.可測量35KV及以下高低壓電流互感器的極性；
3.可檢測35KV及以下電流互感器高低壓側相別的對應性；
4.可測量35KV及以下高低壓線路的電流幅值；
5.大容量鋰離子能充電電池，連續工作10小時；
6.閉口鉗式設計，比開口式設計大大提高了精度；
7.長U形鉗口，被測物寬度可達55mm，可方便測量較寬的鋁排；
8.無線傳輸距離遠，穿越障礙物能力強；
9.采用特殊處理方法，現場抗干擾能力強；
10.可存儲測量結果；
11.真時鐘功能；
12.圖形化寬溫、寬視角液晶，在低溫和強烈陽光下均能看清楚；
13.全漢字顯示，提示清晰，界面友好；
14.觸摸式按鍵，方便的人機接口；
15.伸縮絕緣桿，攜帶方便。

產品別稱：高低壓電流互感器變比測試儀，高低壓CT互感器變比測試儀。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
功能	高低壓電流互感器一二次回路的電流、變比、極性、相別、漏電流在線測試；變壓器兩側電流大小、變比在線測試
電源	DC6V 堿性干電池(1.5V AAA×4)連續工作30小時
測試方式	鉗形CT
傳輸方式	無線傳輸，直線傳輸距離20m
顯示模式	LCD：128dots×64dots；藍屏背光功能，適合昏暗場所
LCD尺寸	顯示域：44mm×27mm
儀表尺寸	主機：寬高厚75mm×170mm×30mm 高壓檢測儀：寬高厚76mm×255mm×31mm 低壓電流鉗：寬高厚70mm×175mm×38mm

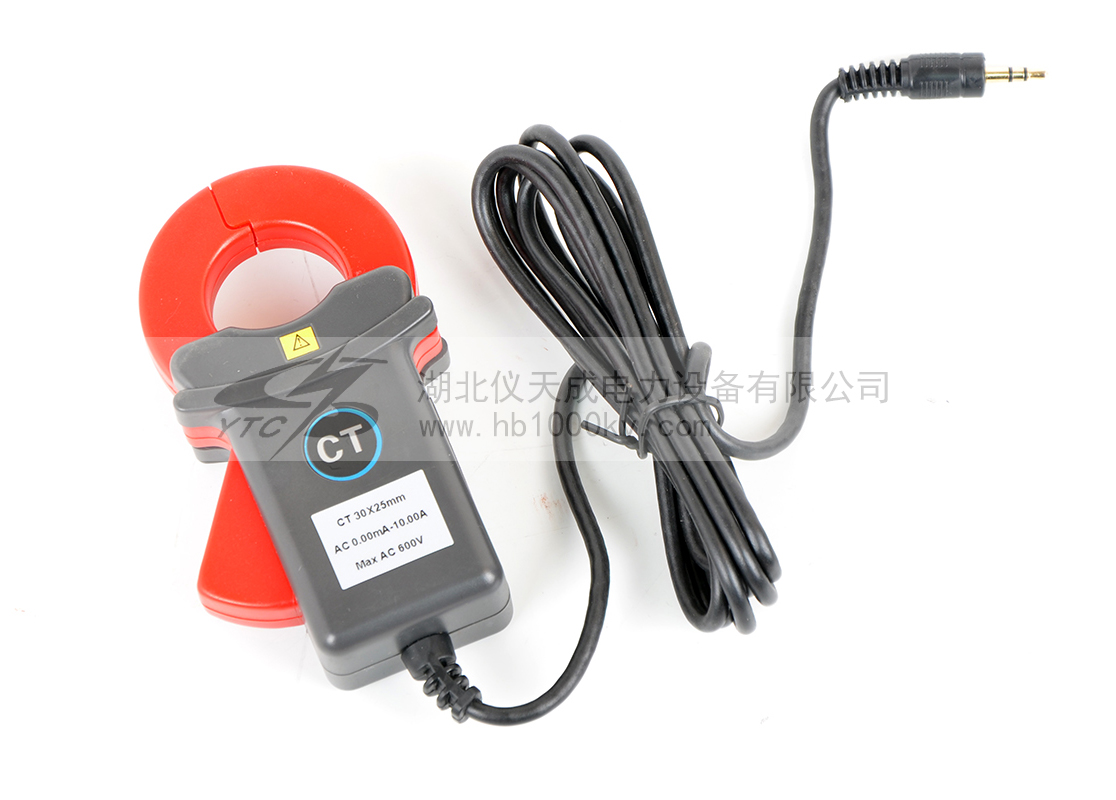

鉗口尺寸	高壓檢測儀：φ48mm 低壓電流鉗：25mm×30mm
采樣速率	3次/秒
測量范圍	高壓檢測儀：0.0mA～1000A 低壓電流鉗：0.00mA～10A
分辨率	高壓檢測儀：0.1mA；低壓電流鉗：0.01mA
換檔	全自動換檔
一次回路測試精度 (23℃±3℃，80%RH以下)	0.0mA～10.0A: ±1%±5dgt
	10.0A～49.9A: ±2%±5dgt
	50.0A～199.9A: ±3%±5dgt
	200A～600A: ±4%±5dgt
	601A～1000A: ±5%±5dgt
二次回路測試精度	0.00mA～10A: ±0.5%±5dgt (23℃±3℃，70%RH以下)
變比	3種變比顯示:(一二次回路實測電流變比；以二次回路5A的折算變比；以變壓器10kV/380V的10kV-YY的折算變比)，變比最大1：1千萬(1.0K7)
數據存儲	3000組，按HOLD鍵保持數據并自動編號存儲（掉電或更換電池不會丟失數據）
線路電壓	60kV以下線路測試(必須帶5節絕緣桿操作)
數據保持	按HOLD鍵保持數據，HOLD符號顯示，再按HOLD鍵取消保持
數據查閱	按HOLD鍵+POWER鍵可以進入數據查閱模式
溢出顯示	超量程溢出功能：“OL A”符號顯示
無信號指示	當主機沒有收到發射信號時提示“無信號”
自動關機	開機約15分鐘后，儀表將自動關機
電池電壓	當電池電壓低于4.8V時，電池電壓低符號顯示，提醒更換電池
儀表質量	主機：240g(含電池) 高壓檢測儀：335g(含電池) 低壓電流鉗：150g 總質量：5kg(含儀表箱和絕緣桿)
外界干擾	無特強電磁場；無433MHz、315MHz同頻干擾
工作溫濕度	-25℃～45℃； 80%Rh以下
存放溫濕度	-10℃～60℃； 70%Rh以下

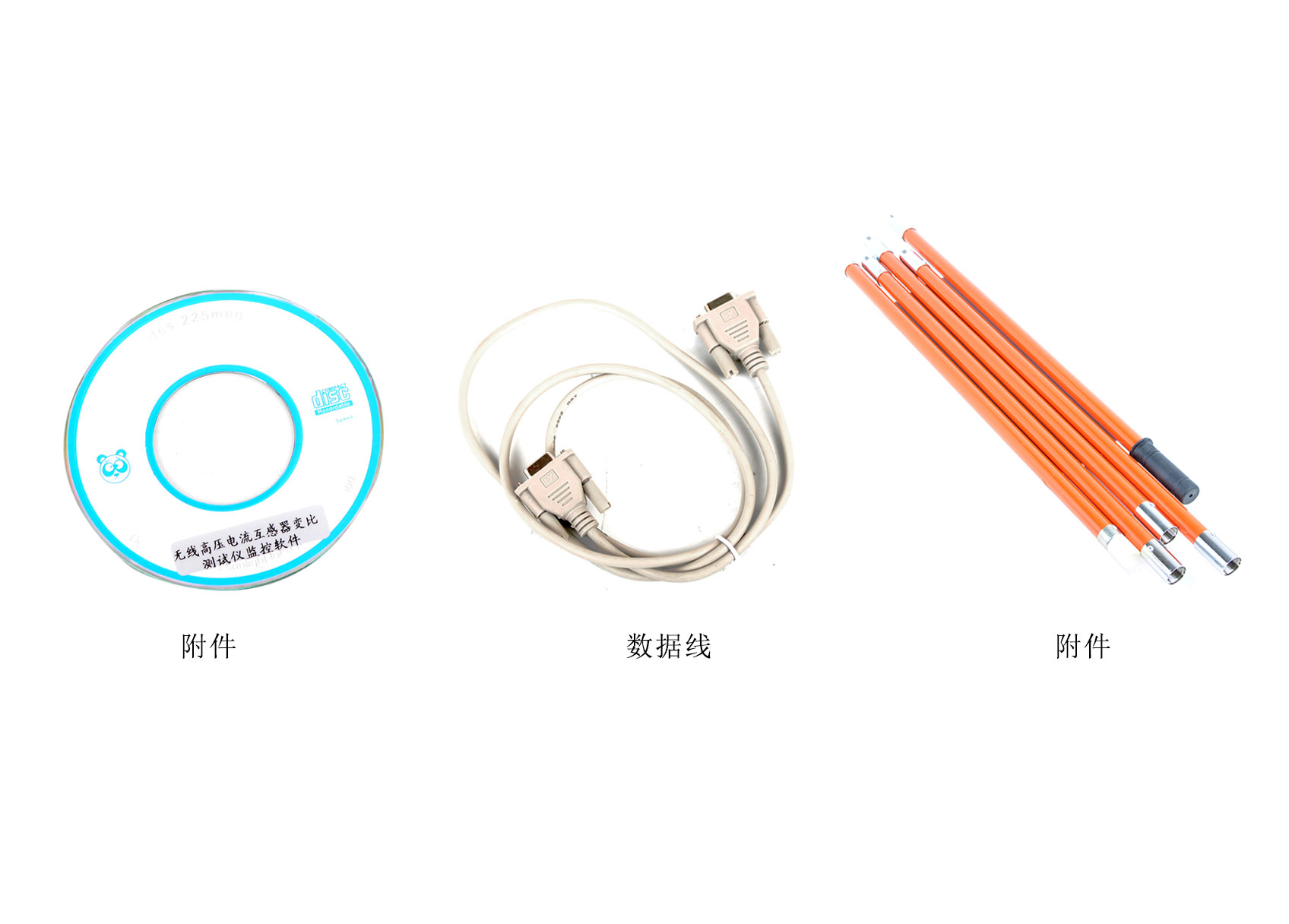

絕緣桿尺寸	φ32mm，1m/節,5節
低壓電流鉗引線長	2米
絕緣強度	高壓檢測儀：AC100kV/rms (第5節絕緣桿與高壓電流鉗鉗芯之間) 主機與低壓電流鉗：AC1000V/rms
結構	防滴漏Ⅱ型（高壓檢測儀）
