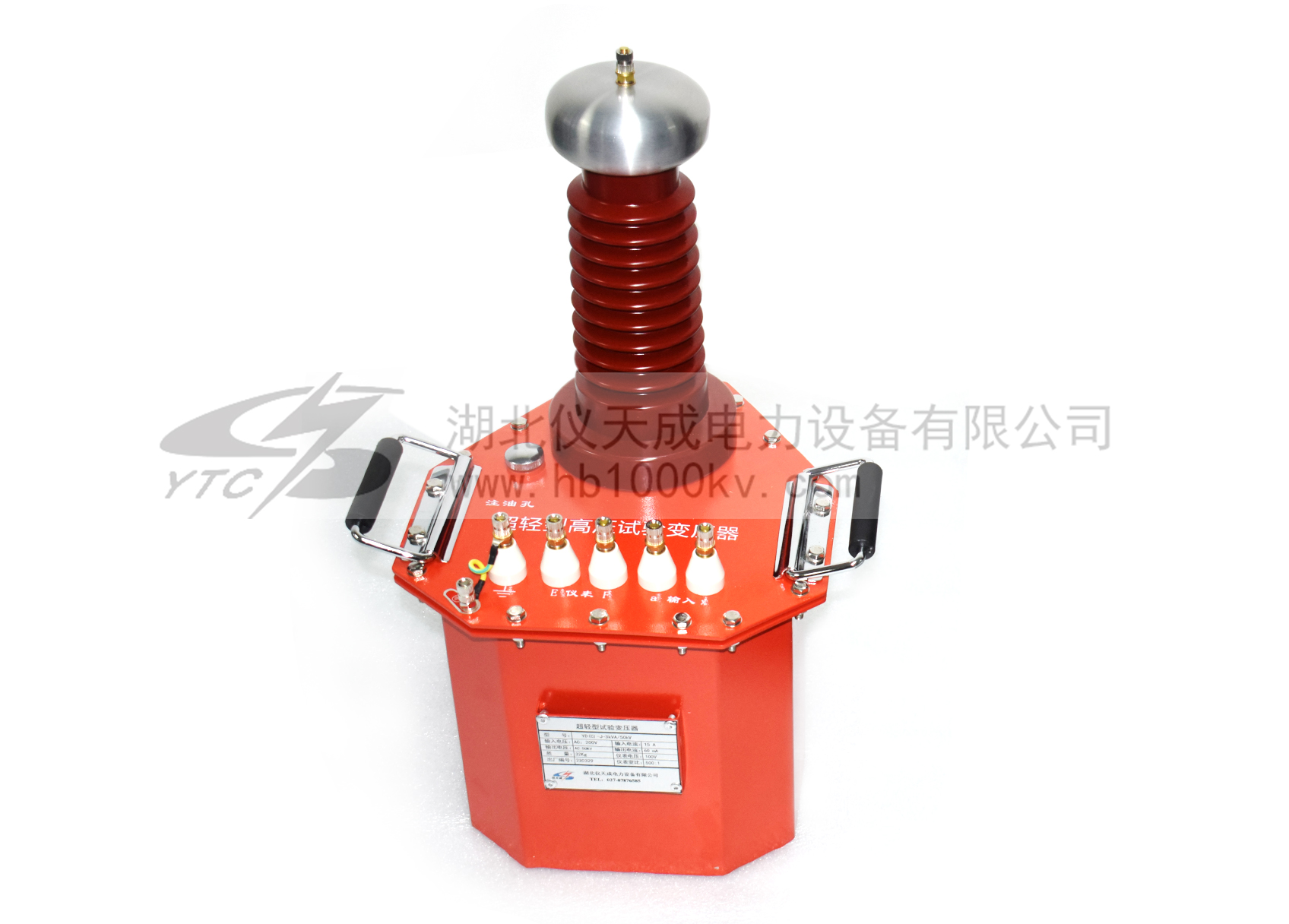

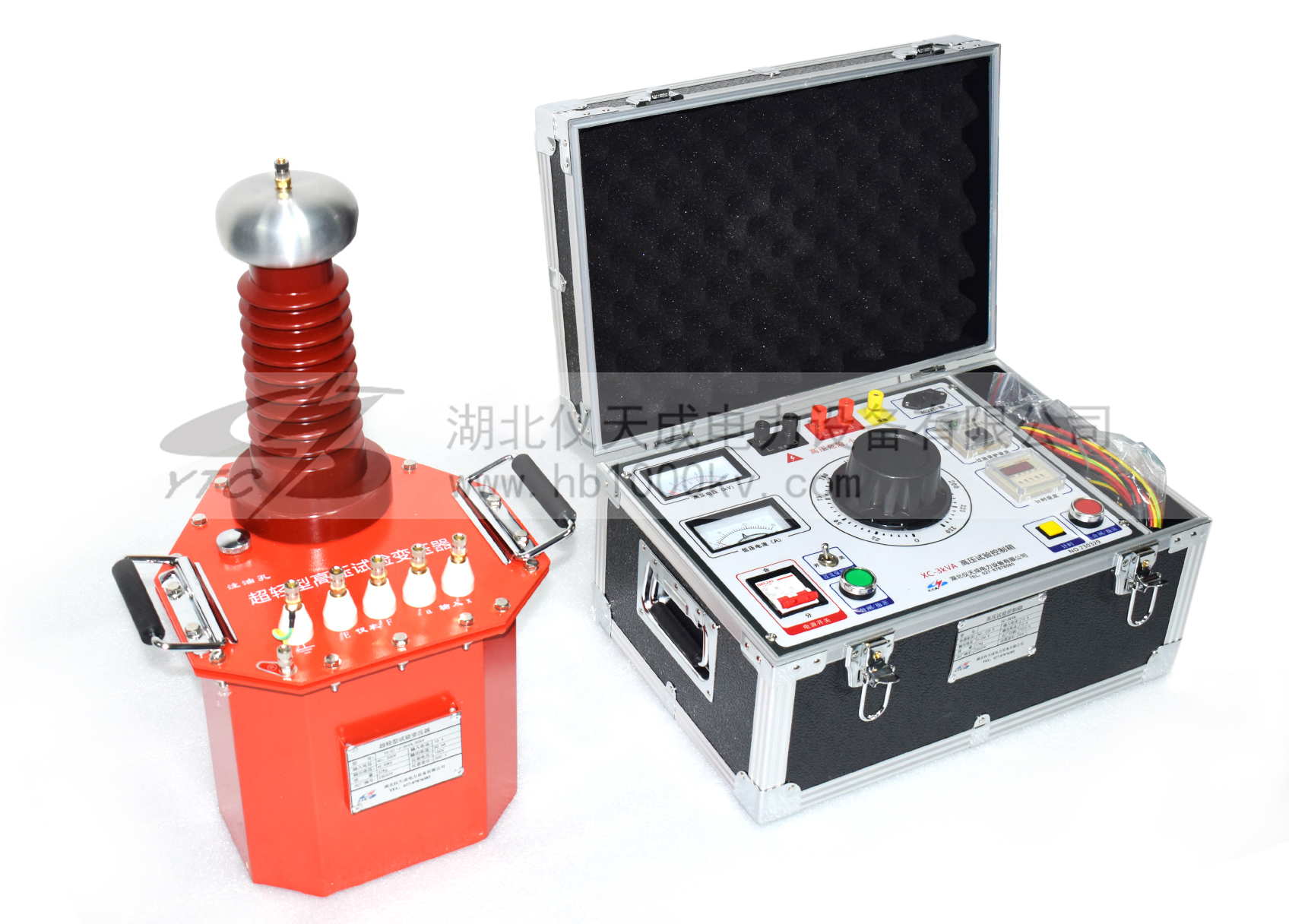

YD (C) -J-3kVA-50kV 超輕型試驗變壓器

YD (C) -J-3kVA-50kV 超輕型試驗變壓器是我公司在原YD型試驗變壓器的基礎上改進的最新換代產品。與傳統的試驗變壓器相比較，本系列產品具有如下特點：

1. 緣結構方面，根據變壓器油“距離效應”原理，采用多層次絕緣，把變壓器內的內絕緣分割成多路油道，從而提高絕緣程度，縮小了體積。

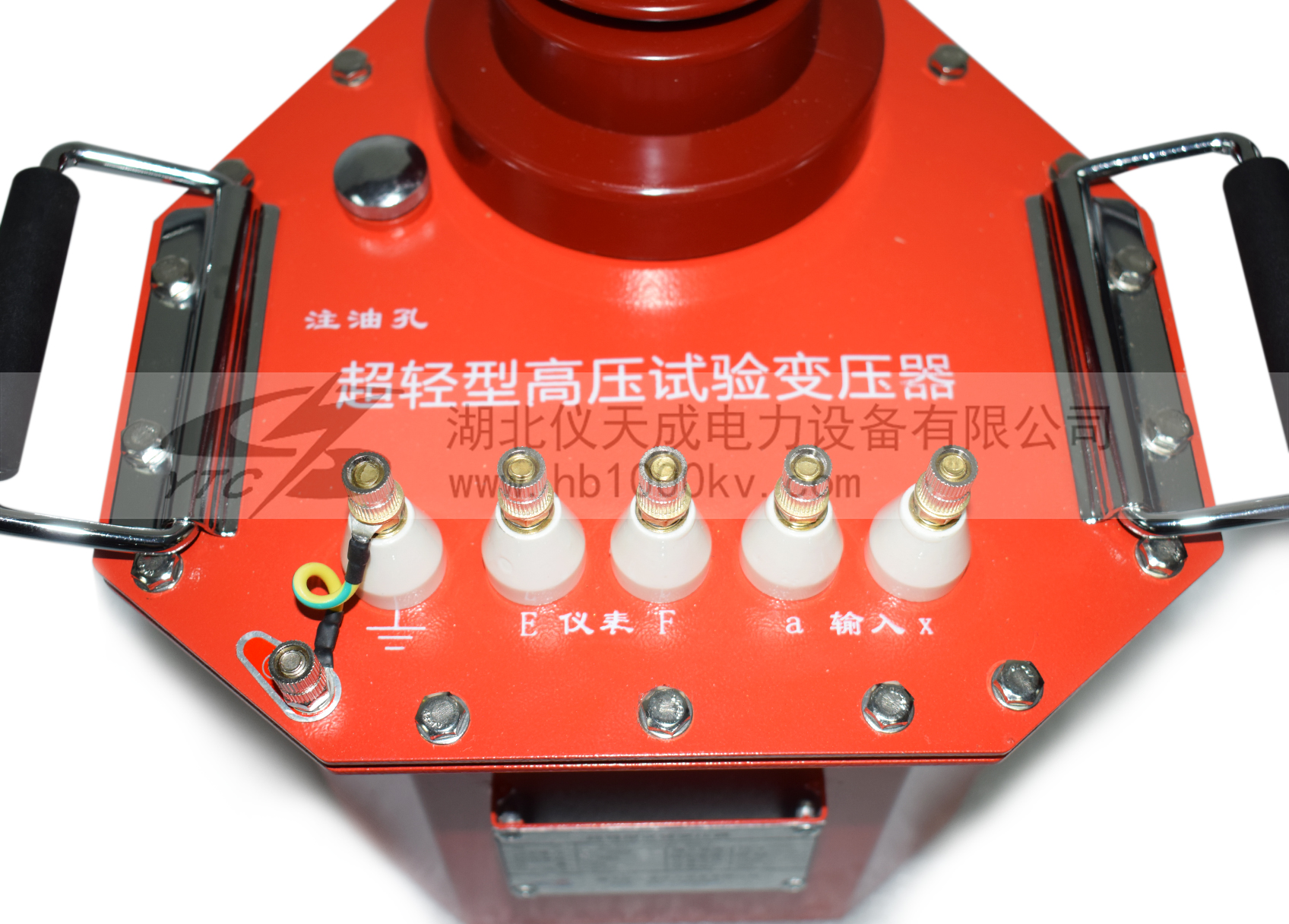

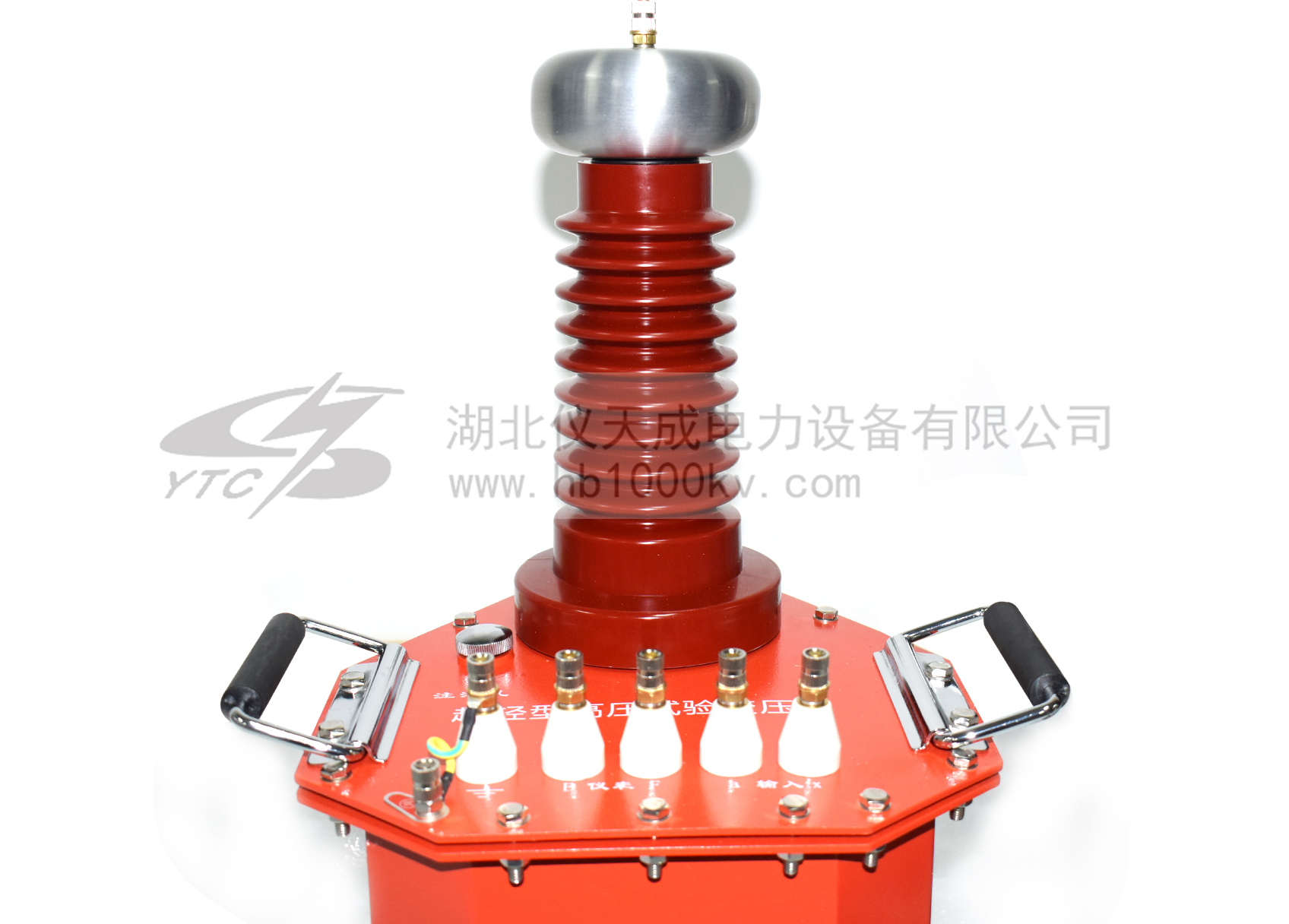

2. 解決了YD系列變壓器的滲漏油問題，由于YD系列變壓器無儲油器，所以當氣溫過高時，油膨脹后從油咀滲漏出來，而該系列產品將注油孔設在套管頂部，套管中油與器身中油相通。所以該套管除具有裝硅堆．短路桿和串激桿等功用外，還相當于變壓器儲油器。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

YD (C) -J-3kVA-50kV 超輕型試驗變壓器是我公司在原YD型試驗變壓器的基礎上改進的最新換代產品。與傳統的試驗變壓器相比較，本系列產品具有如下特點：

1．緣結構方面，根據變壓器油“距離效應”原理，采用多層次絕緣，把變壓器內的內絕緣分割成多路油道，從而提高絕緣程度，縮小了體積。
2．解決了YD系列變壓器的滲漏油問題，由于YD系列變壓器無儲油器，所以當氣溫過高時，油膨脹后從油咀滲漏出來，而該系列產品將注油孔設在套管頂部，套管中油與器身中油相通。所以該套管除具有裝硅堆．短路桿和串激桿等功用外，還相當于變壓器儲油器。
3．本系列產品采用金屬固定引線和均壓，從而消除了放電現象。
4．漬箱結構緊湊，外觀新穎，體積小．重量輕。
5．鐵芯為單框芯式，使用DQ型，0.30mm冷軋取向硅鋼片疊成，用新的特殊材料予以緊固，取代了傳統的穿芯螺桿。線圈為同心圓筒．多層塔式結構。

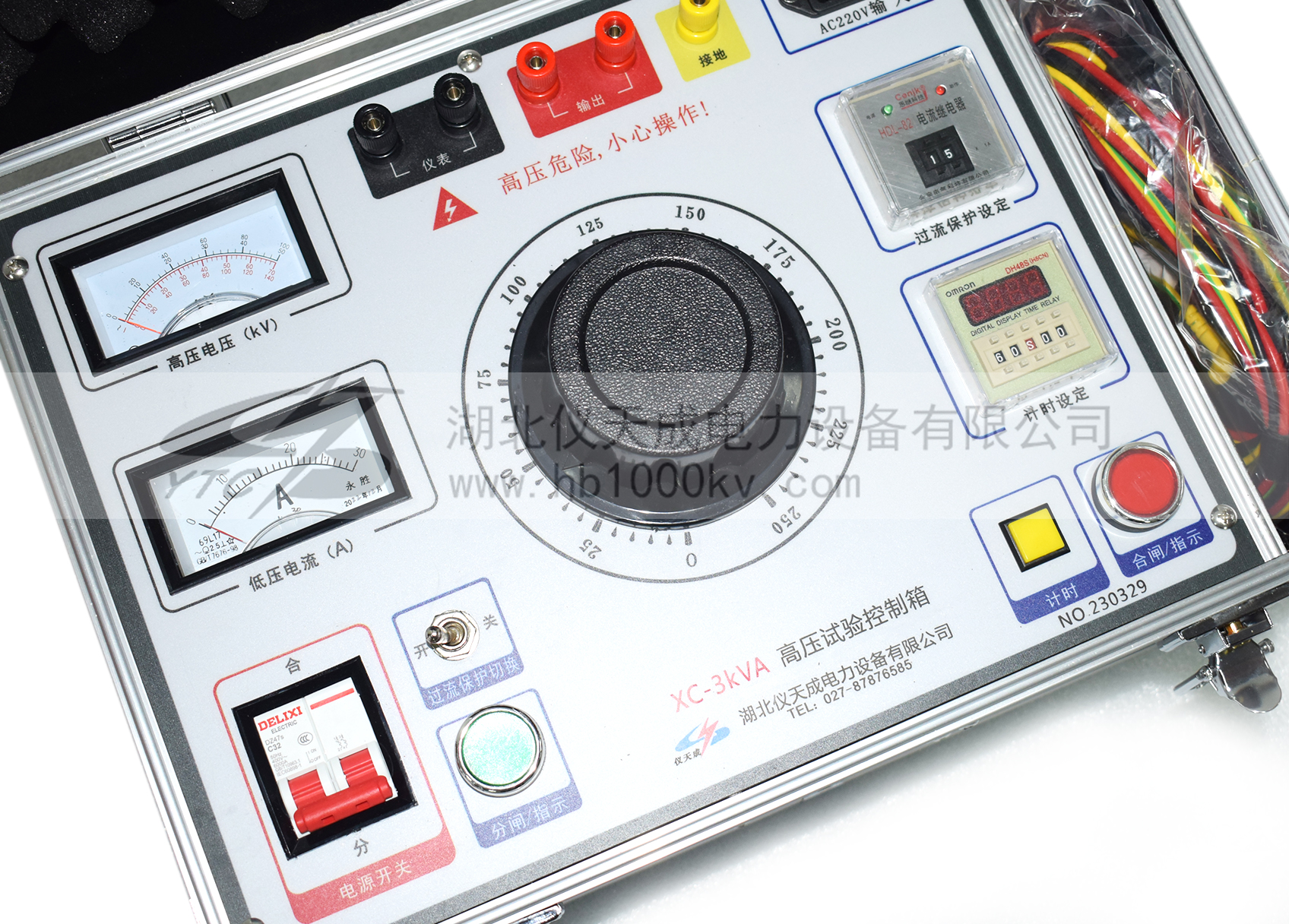

XC-3KVA高壓試驗控制箱能平滑輸出0-250V的交流電壓，并具有多項監視與保護功能，與試驗變壓器。升流器等設備配套使用或其它電氣試驗。
產品特點：
1、監視功能：輸出電流儀表電壓零位指示分/合閘指示計時指示
2、保護功能：過流保護時間繼電器
3、采用新型時間繼電器，計時范圍更廣。
4、采用新型電流繼電器，更精確。更可靠，確保人身及設備安全。
5、結構合理，體積小，重量輕。

技術參數 TECHNICAL PARAMETERS

YD (C) -J-3kVA-50kV 超輕型試驗變壓器
輸入電壓	0－200V
輸入電流	25A
儀表電壓	100V
額定高壓	AC: 0－50KV DC:70KV
輸出電流	100mA
額定容量	3KVA
產品種類及型號	交流 YDJ－X／Y 交直流 YDJZ－X／Y 交流串激 YDJC－X／Y 交直流串激 YDJCZ－X／Y （X為輸出容量參數，單位為kVA；Y為輸出交流電壓參數，單位為kV。）

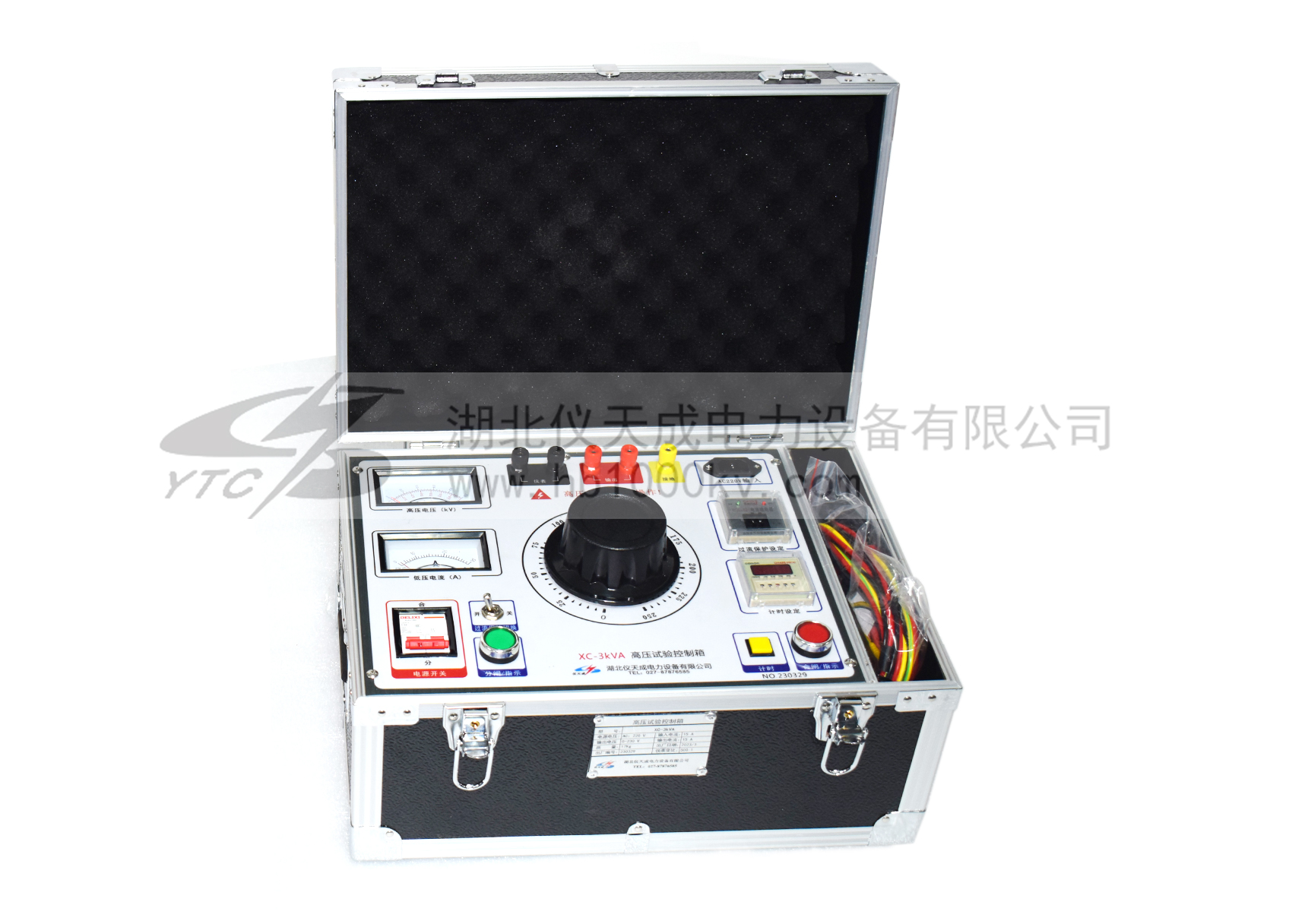

XC-3KVA高壓試驗控制箱
輸入電壓	220V±10% 50Hz
輸出電壓	0-250V
輸出電流	0-25A
輸出容量	3KVA
計時范圍	1S-99H
環境溫度	-20º C至 50 º C

YD (C) -J-3kVA-50kV 超輕型試驗變壓器
